GLL型卧式冷却器

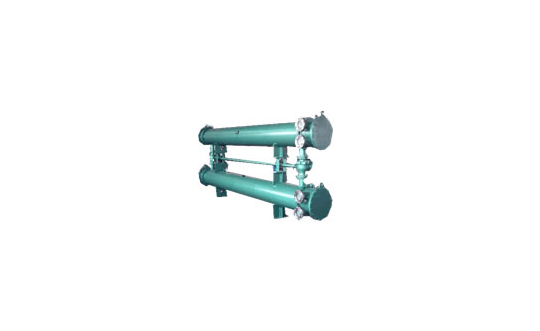

GLL型卧式冷却器由两只相同面积的冷油器和三通阀装置构成，智能集中润滑一只工作，一只备用，每个冷却器能承担整个系统的冷却负荷，管板一头固定，一头浮动、可拆卸的管束和水室箱盖，便于运行过程中清洗、检查和维修。冷却器的材质，根据使用场所、水系统条件可有多种选择。

又叫壳管式冷却器，分为管程和壳程，在管内流动的液体行径为管程，在管外流动的液体其行径为壳程，管束的壁面即为传热面，当管束与壳体温度差超过50℃时，采取相当的温度补偿措施，清扫或减少热应力。一般为水冷式。

GLL型卧式冷却器特点:

1、采用裸管（表面未轧翅片）式传热管，管外界膜传热系数高，抗污染能力强。

2、冷却管采用紫铜管，并加工成翅片形散热片，产品体积小、热交换面积大。

3、螺旋形导流板，使被冷却液体成螺旋形连续均匀滚动流动，克服了折流式导板所产生的冷热交换效率。

4、采用胀管式封口，克服了材料经高温焊接后产生的不好的变化。

5、结构性能良好，密封性能稳定，传热效率高、结构紧凑占地面小。

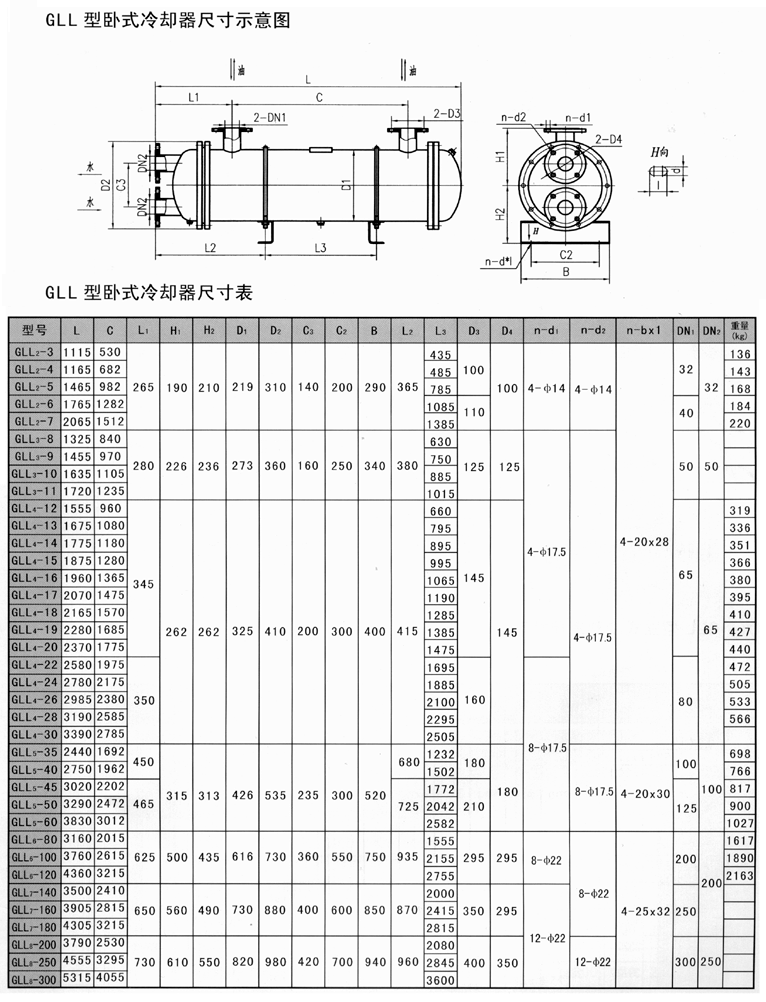

GLL型卧式冷却器结构:

传热管采用紫铜管轧制出散热翅片，换热面积大，产品体积小，重量轻。油冷却器适用于粘度低和较清洁的油液的冷却；可应用于塑料机械、液压设备、空压机、稀油油滑系统、液力偶合器、电力装置等行业。该系列油冷却器产品从小型到中大型均可以根据客户要求设计制造。

GLL型卧式冷却器工作原理:

手动工作过程:滤水器接入管道系统后，水由下部进水口进入滤水器，当水中杂质通过网芯时，由于体积大于网芯孔，而衩截留在网芯上，当聚积到数量时，智能集中润滑即造成进出水口产生压差值。（滤网精度直径不同压差不同,一般为0.15Mpa），手动打开排污阀门，排污开始，转动手柄，旋转方向分正反时针旋转均可，每10秒--30秒转动一格，手柄指向凹部固定，水流对附着在网芯内侧壁面上的杂质污物反向冲洗。直至旋转一圈，关闭排污阀，手动排污完成。

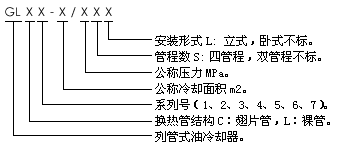

型号说明
